Распаковка баражирующего боеприпаса «Ланцет»: откуда оккупанты для него берут технологии и чипы

Вертолеты, самолеты, катера, САУ и танки – эти цели поражают российские «Ланцеты». Российские СМИ пишут о чрезвычайной эффективности этого боражирующего боеприпаса – более 80%. В то же время украинские военные их успешность оценивают не более чем на треть. Они глушатся РЭБом, застревают в защитных сетках, еще их сбивают с ПЗРК, стрелкового оружия. А также расхваленные Россией «Ланцеты» не всегда попадают в цель.

Проект Радіо Свобода Крим.Реалії исследовал:

что же есть внутри русских русских «ланцетов»;
какие американские и европейские компоненты использует РФ для производства беспилотников;
как реально возросло создание русских баражирующих-камикадзе?

Экипаж этого воюющего на южном направлении танка Т-72 около года назад пережил удар российским «Ланцетом».

Это произошло тогда, когда танк выехал на огневую позицию, где-то в 6-7 километрах от российских позиций, и оборвал противоменный трал.

«Один наш трал спал с крепежа и попал под гусню. Пока мы с этим всем разбирались, а это заняло минут 45, до часа, нас засек какой-то дрон. Как только мы все сделали, залезли в танк и начали выбирать ориентир для ведения огня, услышали характерный свист – мы погибали головы, и в нас попали», – рассказал в интервью Крим. Реалии танкист, переживший удар «Ланцетом» Константин « Дизель».

Константин «Дизель», танкист, переживший удар «Ланцетом»

Танкисты отмечают, что им очень повезло, во-первых – в момент удара экипаж находился внутри боевой машины и был защищен от обломков, во-вторых – кумулятивный заряд не добрался до боекомплекта, и танк не взорвался.

«Траектория беспилотника во время захода для удара была довольно горизонтальной, он не падал сверху. Эпицентр удара пришелся на переднюю часть башни.

С пушки посрывало динамическую защиту, все раскурочило, все разбило, даже командирские «триплексы» вылетели.

Часть кумулятивной струи попала в командирский лючок и пробила его насквозь. Выходное отверстие было толщиной с цыганскую иглу. Хорошо, что командир танка у нас низенький, и этот луч прошел у него над головой, но все равно попалило ему и шлемофон, и куртку. Но по сравнению с тем, что могло быть, можно сказать, что экипаж обошелся легким испугом, лишь легкие контузии и наводчик глуховатый до сих пор ходит», – рассказывает Крим.Реалії «Грей», один из членов экипажа, переживший тогда удар «Ланцетом».

«Грей», танкист, переживший удар «Ланцетом»

После того попадания экипажа удалось завести танк и уехать с точки поражения. Это спасло бойцов и саму машину от повторного удара. Сейчас бронетехника уже прошла ремонт и вернулась в строй.

Экипаж говорит, если бы не поломка и не задержка на месте – никакого знакомства с "Ланцетом" и не было бы.

«У нас есть время, сколько мы можем находиться на одной позиции. Ведь после того, как противник нас обнаружит, ему нужно передать сообщение командирам, те должны принять решение и дать команду «на поражение» артиллерии или кому-то еще.

Этим расчетам тоже нужно время, чтобы выдвинуться на боевую позицию и подготовиться для нанесения удара. На одном месте мы обычно находимся не дольше 15-20 минут», – пояснил «Грей».

« Изделие-52 », также известное как «Ланцет», – это не дрон-камикадзе, как многие считают, а боражирующий боеприпас. Его называют одной из главных угроз контрбатарейной борьбе.

На вооружении российской армии с 2019 года применялся в Сирии.

Формой очень похож на израильский Hero-400 , но как утверждают российские СМИ – это «отечественная разработка, не имеющая аналогов».

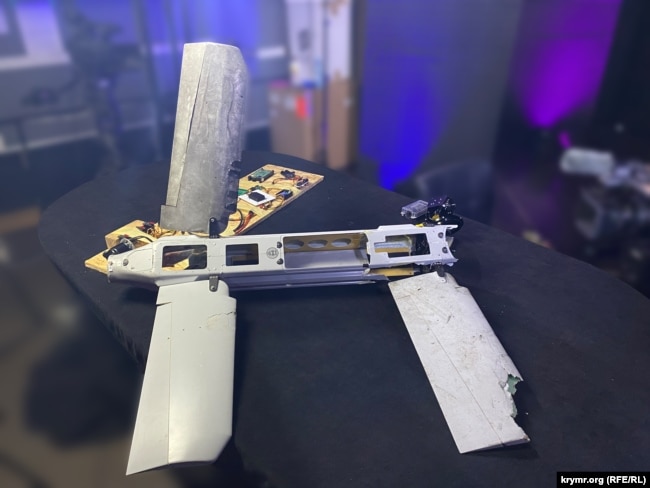

Остатки корпуса «Ланцета» после его сбития

ШИ и не только. Что там внутри?

Во время одной из поездок съемочной группы на южный фронт нам удалось раздобыть запчасти по внутренней начинке «Ланцета».

Их мы показали инженерам, уже исследовавшим подобные беспилотники. На этом блоке микросхем мы заметили несколько элементов западного производства.

По просьбе эксперта, по соображениям безопасности, мы не показываем его лицо и будем называть вымышленным именем Максим.

«Полетный контролер на «Ланцете», что на «Зале» – идентичны. Все компоненты на этом беспилотнике импортны и доступны на открытом рынке. Возможно, здесь есть что-то русское, но это совершенно не ключевые, какие-то второстепенные компоненты. И в принципе они ни на что не влияют. Здесь установлены микроконтроллеры от NXP, в инерционная навигация от Analog Devices », – разъяснил Максим, инженер по исследованию БПЛА.

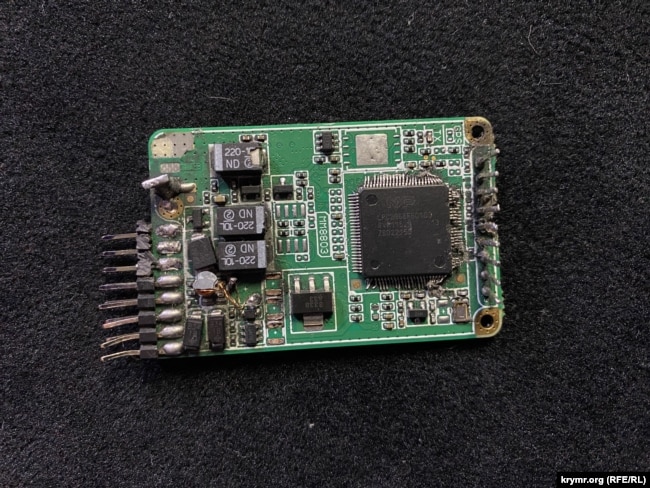

Элемент полетного контроллера по внутренней утвари «Ланцета»

Еще один элемент, вызывающий интерес у инженера, – это плата, находящаяся в блоке гиростабилизатора, так называемом «гимбале», рядом с камерой.

«Этот модуль NVIDIA Jetson TX2 способен «крутить» искусственный интеллект. Она продается полностью в сборе. Единственное – русские инженеры спроектировали для него так называемый «керриер», блок, куда вставляется эта плата.

Что касается искусственного интеллекта, то, во-первых, если он даже там присутствует – вам об этом никто однозначно не скажет, даже знающий. Во-вторых, если мы вкладываем в понятие «искусственный интеллект» возможность отслеживания цели, распознавания цели, содержание цели, то все это решается и обычными методами, так сказать, классической математикой, и алгоритмами обработки изображений», – отметил инженер по исследованию БПЛА.

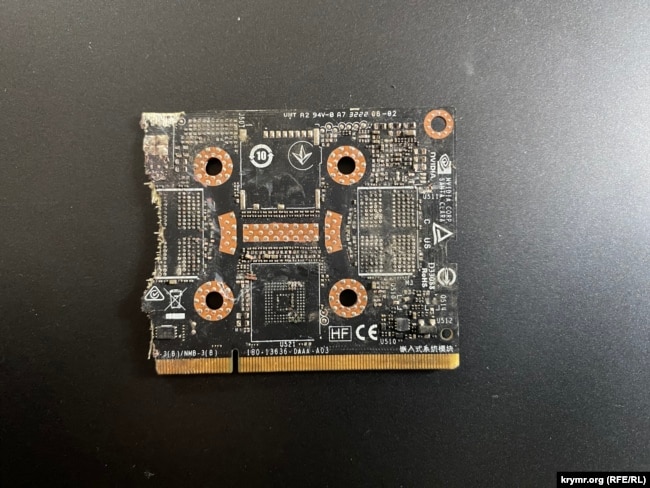

Микропроцессорный модуль NVIDIA Jetson TX2, установленный на «Ланцете» (сторона 1)

Jetson TX2 – это процессорный модуль, и его можно совершенно свободно купить в интернет-магазинах. Он имеет достаточно широкий способ применения – используется в роботизированных системах сбора урожая, а также в автомобилях, управляемых автопилотом.

По мнению эксперта, этот элемент слишком мощный и дорогой для возложенных пока на «Ланцет» функций.

«Эти вещи были заложены на перспективу. То есть они взяли заведомо мощную элементную базу, чтобы в дальнейшем постепенно наращивать с ней программное обеспечение. Делать его более прогрессивным и более технологичным», – объяснил Максим.

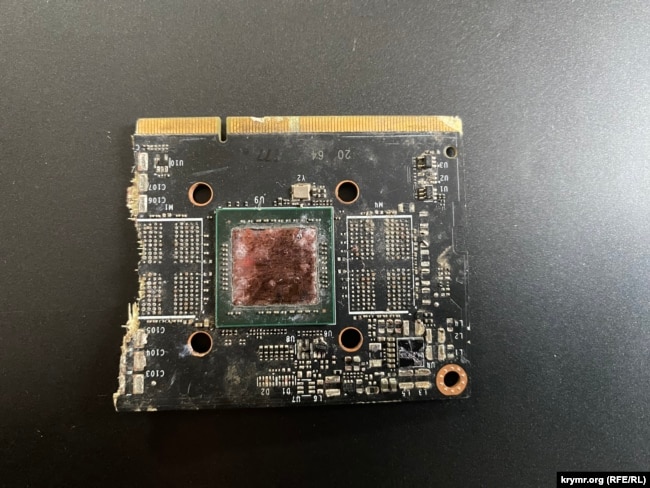

Микропроцессорный модуль NVIDIA Jetson TX2, установленный на «Ланцете» (сторона 2)

Машинное зрение у «Ланцета» точно есть

Также разобраться в функциональности Ланцета согласились помочь в Центре исследований трофейного и перспективного вооружения Генштаба ВСУ.

Для этого нам предоставили корпус сбитого беспилотника и его начинку. Слова независимого эксперта подтверждают и военные, машинное зрение у "Ланцета" точно есть, а вот с алгоритмами искусственного интеллекта не все однозначно.

Есть понятие слабой версии искусственного интеллекта и понятие сильной версии искусственного интеллекта. Сильной версии искусственного интеллекта в нем точно нет. О ней можно было бы говорить, если бы «Ланцет» умел учиться, передавал навыки и информацию на «Зал», а распространяла на другие «Залы» и «Ланцеты». Также, если эти беспилотники работали по концепции роя, которую в свое время презентовали разработчики, но этого нет и они так не работают. Он не автономен, он еще не может без указания оператора, самостоятельно отслеживать цели и принимать решения по их поражению», – отметил Крим. Реалії Андрей Рудык, представитель Центра исследований трофейного и перспективного вооружения Генштаба ВСУ.

Андрей Рудык, представитель Центра исследований трофейного и перспективного вооружения Генштаба ВСУ и журналист Игорь Токарь рядом с «Ланцетом»

«Ланцет» разработан российской компанией ZALA , входящей в концерн «Калашников». Исследователи обращают внимание на то, что даже корпус «Ланцета» может представлять опасность.

Зафиксированы многие случаи, когда корпус боеприпаса был с ловушками и заминирован.

«Сам корпус состоит из стеклоткани и некоторых карбоновых элементов. Он запускается так же, как беспилотники "Зала" или "Орлан" - с катапульты, то есть с наземной станции пуска. Когда он взмывает, то расправляет свои икс-подобные крылья.

"Ланцет" использует две системы спутниковой связи GPS и ГЛОНАСС.

На голове у него размещен лазерный целеуказатель, движущаяся камера , элементы работы с изображением, акселерометры, а уже дальше идет блок с боевой частью КЗ-6 и другие элементы, необходимые для работы этого аппарата: полетный контроллер, видеопередатчик, навигационная система, питание, сервоприводы, двигатель – и все это объединено проводами, которые, кстати, не российского производства», – рассказывает Андрей Рудык.

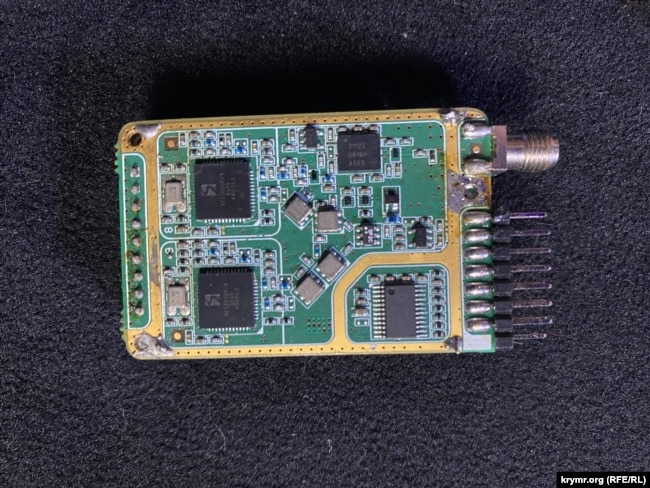

Элемент спутниковой навигации по внутренней утвари «Ланцета»

КЗ-6, о котором говорит Рудик, – это трёхкилограммовый кумулятивный заряд, предназначенный для пробивания защитных бронированных конструкций. Именно таким и был нанесен удар по танку, о котором мы рассказали в начале.

Также на фронте фиксируют случаи применения других типов боеприпасов, имеющих другой вес и форму. Средняя дальность полета "Ланцета" – 40-50 км. Но есть зафиксированные случаи, когда он пролетал в два раза больше расстояния.

К примеру, удар «Ланцетами» по аэродрому Долгинцеву, возле Кривого Рога. Это около 80 км от возможной точки запуска.

«Ланцет» хоть и управляется оператором с наземной станции, но для стабильности сигнала и эффективной его дальности он должен работать в связке по меньшей мере с еще одним, но уже разведывательным беспилотником «Зала», выполняющим функцию ретранслятора.

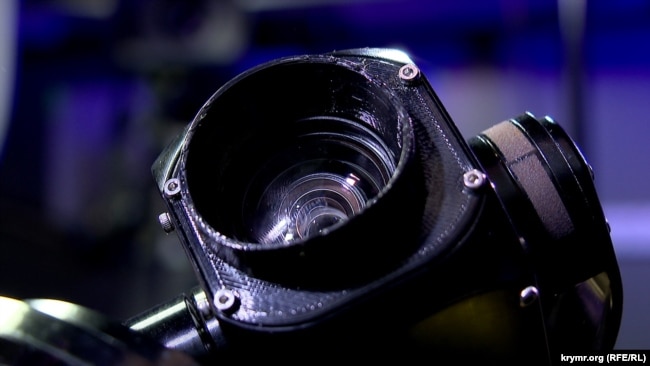

Гиростабилизирующий подвес вместе с камерой, установленной на «Ланцете»

Цифровые элементы не российского производства

Некоторые блоки, где размещены платы, сделаны на недорогом 3D-принтере.

Такую же технологию мы увидели даже на части корпуса для камеры – просматривается характерная фактура многослойного пластика.

Все же попавшие нам в руки цифровые элементы не были российского производства. Также эти изделия относятся к категории товаров двойного назначения, поэтому не подлежит жесткому экспортному контролю. Следовательно и, как отмечают эксперты, обеспечение производства необходимыми компонентами российского военного — для Кремля не большая проблема.

«Санкции по этим компаниям практически не будут действовать, ведь комплектующие на тысячу тех же «Ланцетов» можно перевезти в нескольких дорожных сумках.

Для государственного аппарата это совсем не проблема. Какой механизм используют для закупки, через другие страны или через какие-то фирмы-прокладки – я не знаю. Возможен еще даже вариант, что эти запчасти на свое посольство могут заказать дипломаты и отправить дипломатической почтой. Я не знаю, как конкретно они это делают, но вариантов много», – рассуждал Максим, инженер по исследованию БПЛА.

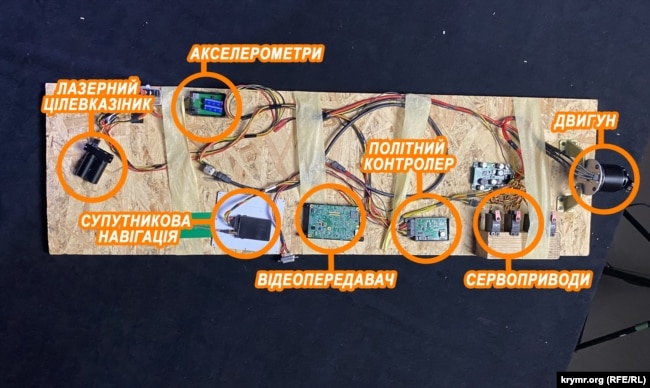

Схема размещения внутренней утвари на «Ланцете»

Схема размещения внутренней начинки на «Ланцете»

Есть у экспертов вопрос и о масштабах производства. Еще в 2023 году российские власти заявляли , что планируют нарастить мощности в несколько раз, с 200 тысяч единиц до одного миллиона в год. Но, как показывает практика, масштабирование производства хоть и просматривается, но далеко не в количестве до сотен тысяч в год.

Российский паблик Lostarmor за март 2024 насчитал всего 175 случаев применения «Ланцетов». И это рекорд более чем за два года великой войны.

«Если бы было наращивание в 50 раз, то мы бы видели совсем другие результаты на фронте. Даже я бы вам принес либо более целый образец, либо в большем количестве еще и с разными модификациями. Все эти истории – это вопрос пропаганды, а я российскую пропаганду не комментирую», – заявил Андрей Рудык.

В Генштабе нам заявили, что активно работают над средствами противодействия «Ланцетам» и «Залам», но это военная тайна.

Также, в свою очередь, на украинском вооружении тоже есть свой аналог «Ланцета» , но подробностей о массовости и эффективности его применения в открытом доступе пока нет.
