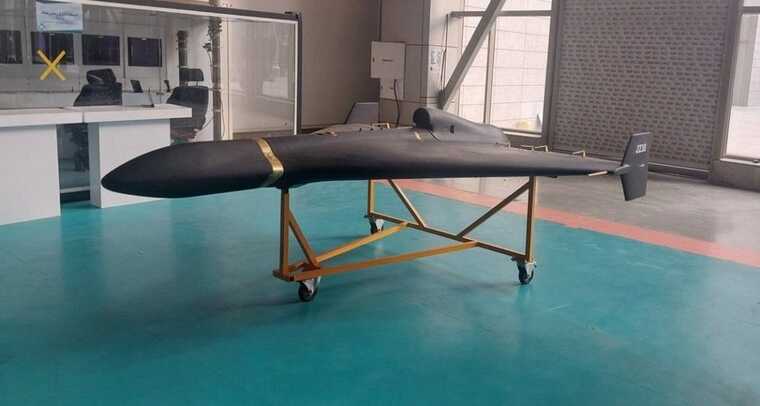

Дрон Shahed-238 наповнений західними складниками: яка електроніка потрапила в Іран

Дрон Shahed-238 наповнений західними складниками: яка електроніка потрапила в Іран

Силам оборони України вдалося "вполювати" безпілотник Shahed-238, який, попри санкції, виявився начиненим компонентами західного виробництва. Звіт про розбирання дрона представляє сайт Defense Express.

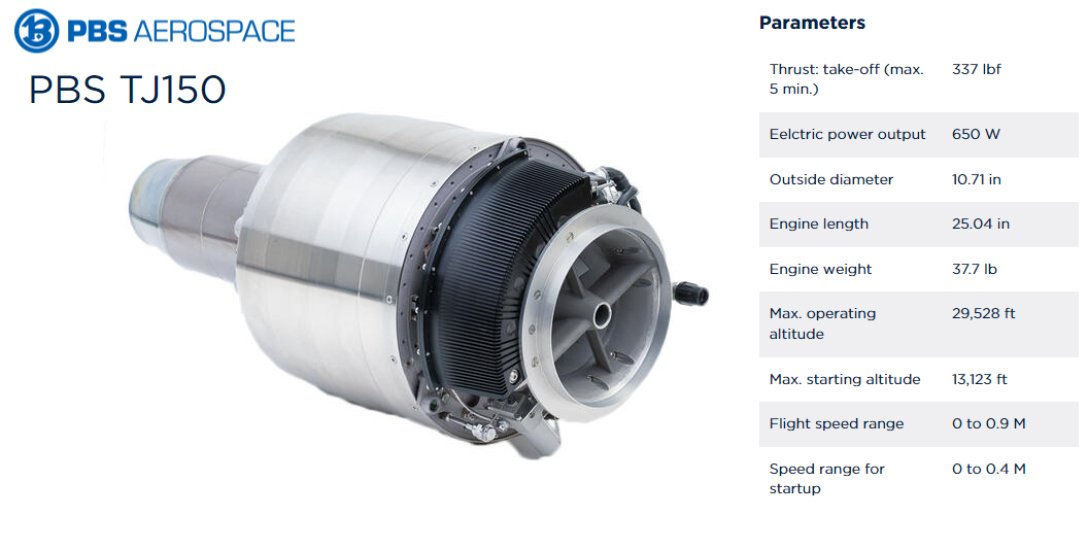

Shahed-238 має турбореактивний двигун TJ150 виробництва чеської PBS Velká Bíteš із максимальною тягою 1500 Н, вагою 18,9 кг, діаметром 272 мм і довжиною 518 мм.

Двигун забезпечує Shahed-238 швидкість 520 км/год, яку було зафіксовано під час радіолокаційного спостереження за цим безпілотником.

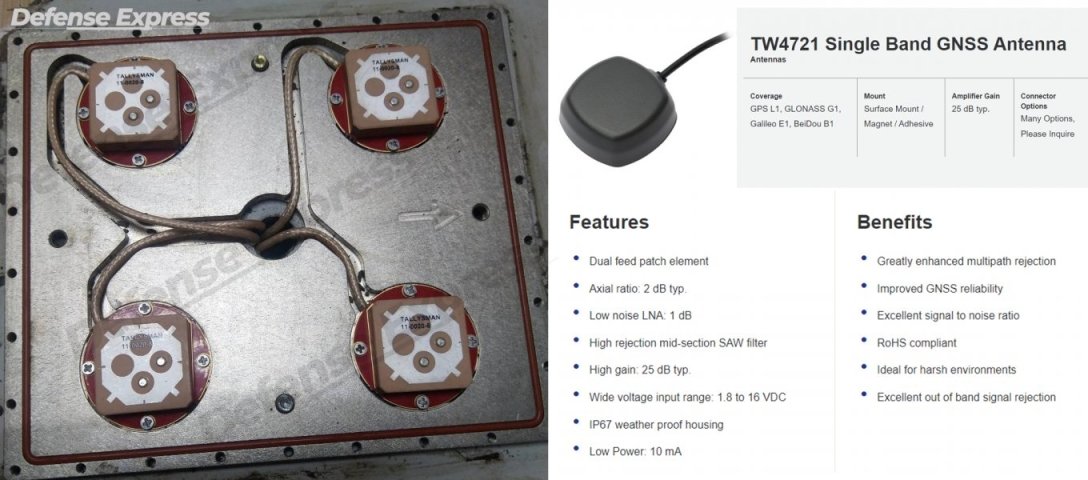

Навігацію в Shahed-238 забезпечує супутникова й інерціальна система. Навігаційні сигнали супутника приймає блок із чотирьох антен TW1721 виробництва канадської Tallysman.

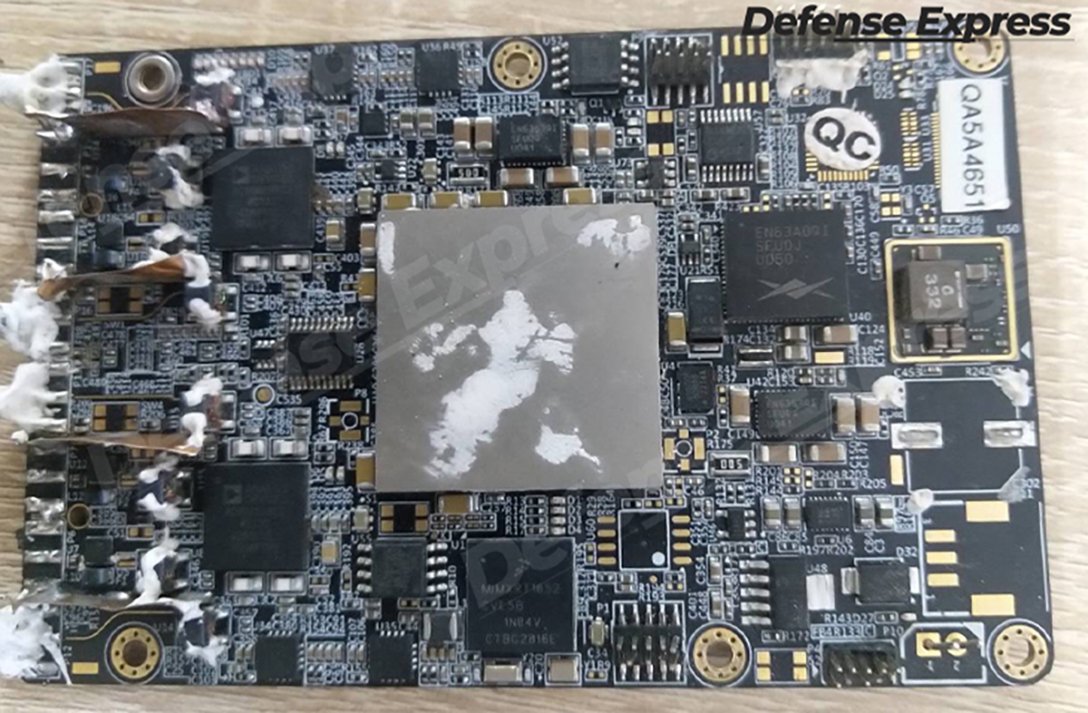

Обробка сигналів навігаційної інформації реалізована американськими складниками: мікросхемами AD9361BBCZ від Analog Devices, мікроконтролером MIMXRT1052 від NXP USA Inc і мікросхемою Intel N63A0QI.

Інерціальна навігація побудована на мікроконтролерах STM32F405 від швейцарської компанії STMicroelectronics і модуля інерціальних вимірів iSensor ADIS16480 від американської Analog Devices.

Блок інерціальної навігації Shahed-238

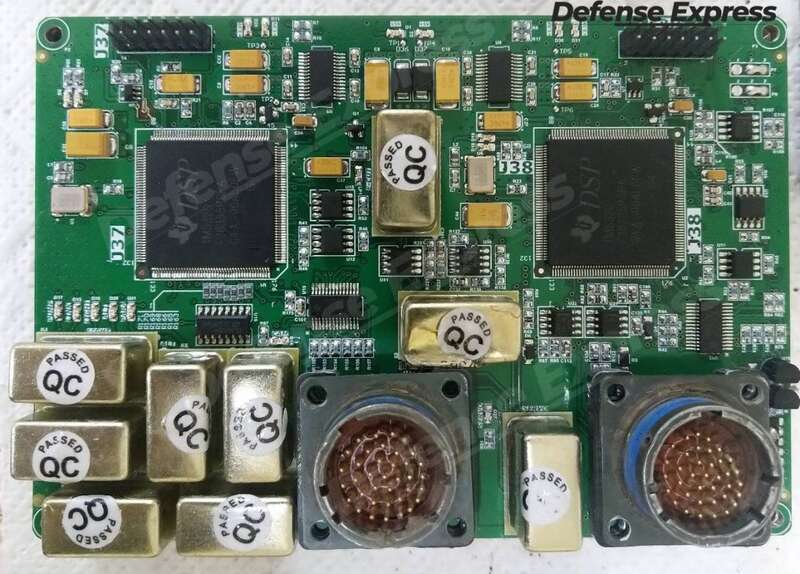

Модуль керування польотом Shahed-238 базується на процесорі TMS320 F28335PGFA виробництва Texas Instruments.

Отже, у складі Shahed-238 дуже багато західних компонентів цивільного призначення, які так чи інак потрапили до Ірану.
